بهبود بازده تبدیل انرژی در پنلهای خورشیدی با استفاده از سیستمهای ردیاب خورشید: یک تحلیل جامع فنی، اقتصادی و آیندهنگر
سیستمهای ردیاب خورشید (Solar Tracking Systems) به عنوان یک راهحل مهندسی پیشرفته، با تطبیق پویای جهت پنلهای فتوولتائیک با موقعیت متغیر خورشید، قادرند جذب تابش خورشیدی را به میزان قابل توجهی افزایش دهند. این مقاله به بررسی عمیق مکانیزمهای عملکرد، دستهبندیها، مزایا، معایب، چالشهای فنی-اقتصادی و تأثیرات محیطی سیستمهای ردیاب میپردازد. یافتهها نشان میدهند که بسته به نوع ردیاب، موقعیت جغرافیایی و شرایط طراحی، میتوان افزایش بازدهی بین ۱۵ تا ۴۵ درصد را در مقایسه با سیستمهای ثابت انتظار داشت. این بهبود، نه تنها منجر به افزایش تولید انرژی و درآمد میشود، بلکه نرخ بازگشت سرمایه را تسریع و ردپای کربنی پروژه را کاهش میدهد. در این تحلیل، علاوه بر اصول پایه، به آخرین نوآوریها در حوزه حسگرها، سیستمهای کنترل و مواد ساختاری نیز پرداخته شده و چشمانداز این فناوری در قالب اقتصاد انرژی پاک و شبکههای هوشمند ترسیم میگردد.
مقدمه: ضرورت بهینهسازی در جذب انرژی خورشیدی
انرژی خورشیدی، به عنوان یکی از ارزانترین و در دسترسترین منابع انرژی تجدیدپذیر، نقش محوری در گذار جهانی به سمت اقتصاد کمکربن ایفا میکند. با این حال، یک چالش اساسی در سیستمهای فتوولتائیک (PV)، وابستگی ذاتی بازده آنها به زاویه برخورد پرتوهای خورشید است. پنلهای ثابت تنها در محدودهای کوچک از ساعات روز (معمولاً نزدیک به ظهر محلی) در بهینهترین زاویه قرار میگیرند و در سایر اوقات، بازده آنها به دلیل افزایش زاویه انحراف (Angle of Incidence) افت میکند. این امر منجر به اتلاف پتانسیل عظیم انرژی دریافتی میگردد.
سیستمهای ردیاب خورشید برای غلبه بر این محدودیت طراحی شدهاند. این سیستمها با چرخش مکانیکی یا هیدرولیکی سازه نگهدارنده پنلها، آنها را در طول روز (و در برخی انواع، در طول سال) در موقعیتی تقریباً عمود بر پرتوهای خورشید نگه میدارند. هدف نهایی، بیشینهسازی تابش دریافتی بر واحد سطح و در نتیجه، حداکثر کردن تولید انرژی الکتریکی است. این مقاله قصد دارد تا با نگاهی همهجانبه، از اصول فیزیکی و طراحی مهندسی گرفته تا تحلیل هزینه-فایده و ملاحظات نصب و راهاندازی، عمق این فناوری را واکاوی نماید.
بخش ۱: مبانی فیزیکی و اصول عملکرد
۱. ۱. زاویه برخورد و رابطه کسینوس
میزان تابش دریافتی توسط یک سطح تخت از رابطه G_θ = G * cos(θ) تبعیت میکند، که در آن G تابش بر سطح عمود و θ زاویه انحراف از حالت عمود است. هنگامی که خورشید در راستای عمود بر پنل باشد (θ=0، cos(θ)=1)، حداکثر انرژی دریافت میشود. با افزایش زاویه، کسینوس کاهش یافته و انرژی دریافتی افت میکند. یک ردیاب ایدهآل همواره سعی میکند θ را نزدیک به صفر حفظ کند.
۱. ۲. مسیر ظاهری خورشید
مسیر خورشید در آسمان به دلیل چرخش زمین به دور خود و نیز حرکت انتقالی آن به دور خورشید، پیچیده و متغیر است. این مسیر به عرض جغرافیایی، روز سال و ساعت روز بستگی دارد. سیستمهای ردیاب با استفاده از الگوریتمهای نجومی (Astronomical Algorithms) یا حسگرهای نوری (Optical Sensors)، این مسیر را ردیابی و موقعیت بهینه پنل را محاسبه میکنند.
۱. ۳. اجزای اصلی یک سیستم ردیاب
- ساختار مکانیکی و سازه: شامل پایه، تیرک و قاب نگهدارنده پنلها که باید در عین سبکی، استحکام و مقاومت کافی در برابر باد و بارهای دینامیکی را داشته باشد.
- محرک (Actuator): موتور الکتریکی، سیلندر هیدرولیک یا پنوماتیک که نیروی چرخش را تأمین میکند.
- سیستم کنترل: مغز متفکر سیستم. میتواند مبتنی بر:
- کنترلگر حلقه باز (Open Loop): با استفاده از الگوریتمهای از پیش برنامهریزی شده بر اساس زمان و موقعیت جغرافیایی
- کنترلگر حلقه بسته (Closed Loop): با استفاده از حسگرهای نوری که شدت نور را در جهات مختلف مقایسه و جهت بهینه را پیدا میکنند.
- کنترلگر ترکیبی (Hybrid): تلفیق دو روش فوق برای دقت و قابلیت اطمینان بیشتر
- منبع تغذیه: معمولاً از خود پنلها تأمین میشود، اما ممکن است در سیستمهای بزرگ از برق شهر یا باتری پشتیبان نیز استفاده شود.
بخش ۲: دستهبندی و انواع سیستمهای ردیاب خورشید

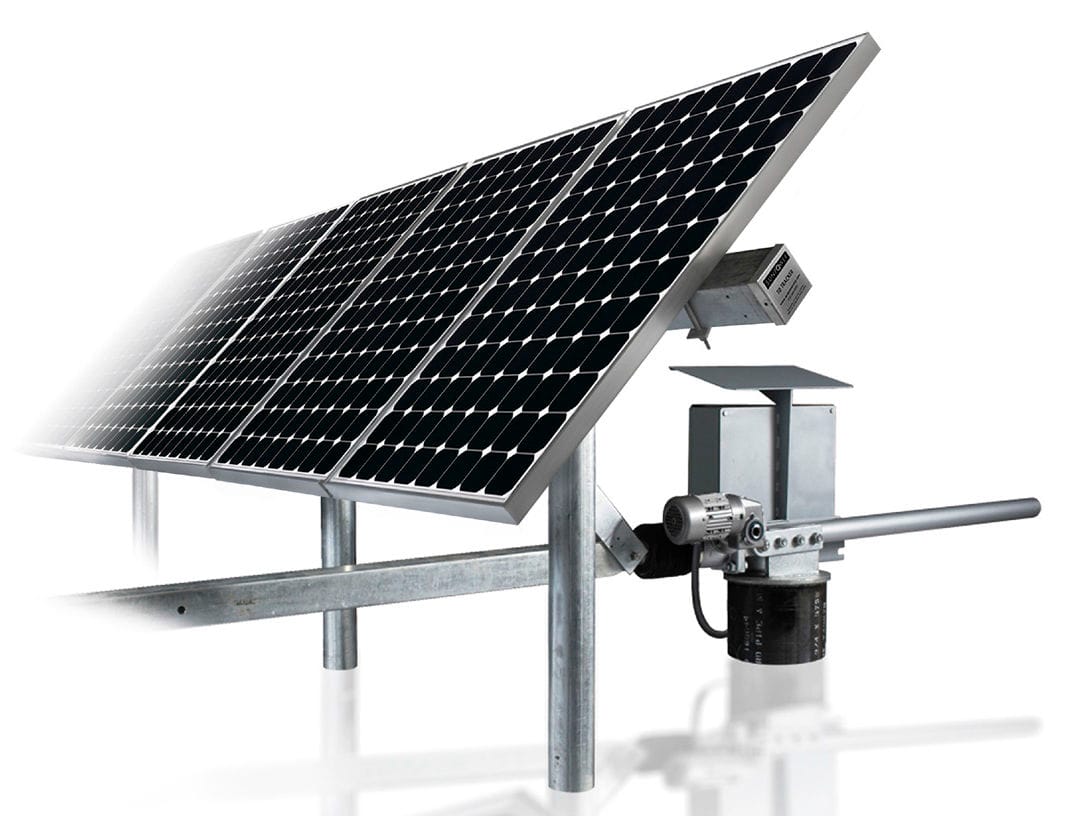

۲. ۱. ردیابهای تکمحوره (Single Axis Trackers)
این ردیابها حول یک محور ثابت میچرخند. سادهتر و ارزانتر از نوع دو محوره هستند.
- الف) ردیاب تکمحوره افقی (Horizontal Single-Axis Tracker – HSAT): محور چرخش موازی با سطح زمین (معمولاً در راستای شمال-جنوب جغرافیایی) است. پنلها از شرق به غرب حرکت میکنند. بیشترین کاربرد را در مزرعههای خورشیدی بزرگ دارد.
- مزیت: ساختار ساده، هزینه نسبتاً پایین، افزایش بازده 20 تا 30 درصد
- معایب: در عرضهای جغرافیایی بالا (به دلیل ارتفاع کم خورشید) کارایی کمتری دارد.
- ب) ردیاب تکمحوره عمودی (Vertical Single-Axis Tracker – VSAT): محور چرخش عمود بر سطح زمین است. برای مناطق با عرض جغرافیایی بالا مناسبتر است.
- ج) ردیاب تکمحوره مایل یا محوری (Tilted Single-Axis Tracker – TSAT): محور چرخش نسبت به سطح زمین زاویه دارد (معمولاً برابر عرض جغرافیایی محل). ترکیب خوبی از سادگی و کارایی ارائه میدهد.
۲. ۲. ردیابهای دو محوره (Dual Axis Trackers)
این ردیابها توانایی چرخش حول دو محور عمود بر هم را دارند و میتوانند هم ارتفاع خورشید (ارتفاع) و هم (سمت) آن را دقیقاً دنبال کنند.
- الف) ردیاب دو محوره پایه مایل (Tilt and Roll): یک محور برای تغییر زاویه ارتفاع و محور دیگر برای چرخش افقی
- ب) ردیاب دو محوره پایه عمودی (Azimuth Altitude): محور اصلی (سمت) عمودی و محور دوم (ارتفاع) افقی است.
- مزیت: حداکثر جذب انرژی، افزایش بازده 30 تا 45 درصد، عملکرد عالی در تمام فصول و عرضهای جغرافیایی
- معایب: پیچیدگی مکانیکی و کنترلی بسیار بیشتر، هزینه سرمایهگذاری و نگهداری بالاتر، مصرف انرژی داخلی بیشتر
۲. ۳. ردیابهای غیرفعال (Passive Trackers)
از هیچ موتور یا سیستم کنترل الکترونیکی استفاده نمیکنند. حرکت معمولاً توسط انبساط و انقباض یک ماده (مانند گاز فرئون) تحت حرارت خورشید یا توسط تعادل وزنهها انجام میشود.
- مزیت: قابلیت اطمینان بالا، نیاز به تعمیر و نگهداری کم، عدم نیاز به برق
- معایب: دقت کمتر، کندی پاسخگویی، محدودیت در اندازه و آب و هوای بسیار سرد
۲. ۴. ردیابهای فعال (Active Trackers)
از موتورها و سیستمهای کنترل الکترونیکی استفاده میکنند. رایجترین نوع در بازار هستند.
- مزیت: دقت و سرعت بالا، قابلیت برنامهریزی و کنترل از راه دور، مناسب برای نیروگاههای بزرگ
- معایب: پیچیدگی، هزینه و نیاز به نگهداری منظم
بخش ۳: تحلیل کمی بهبود بازده و تولید انرژی
۳. ۱. عوامل مؤثر بر میزان بهبود بازده
میزان افزایش تولید انرژی توسط یک ردیاب به عوامل متعددی بستگی دارد:
- عرض جغرافیایی محل: در مناطق استوایی (عرض جغرافیایی پایین) که مسیر خورشید عمودیتر است، مزیت ردیابهای تکمحوره کمتر است. در عرضهای جغرافیایی میانی و بالا، مزیت آنها چشمگیرتر میشود.
- آب و هوای محل: در مناطق با هوای بسیار ابری، تمرکز بر دریافت تابش مستقیم (که ردیاب بر آن متمرکز است) چندان مؤثر نیست و سیستمهای ثابت با دریافت تابش پراکنده ممکن است عملکرد نسبتاً بهتری داشته باشند.
- فصل سال: در زمستان که خورشید پایینتر است، مزیت ردیابها، به ویژه دو محوره، بیشتر مشهود است.
- نوع ردیاب: همانطور که پیشتر ذکر شد، ردیاب دو محوره بیشترین بهبود را ایجاد میکند.
- بازتاب از زمین (Albedo): در زمینهای با آلبدوی بالا (مثل مناطق برفی)، ردیابها میتوانند تابش بازتابیده را نیز بهتر جذب کنند.
۳. ۲. دادههای مقایسهای و مطالعات موردی
- مطالعه NREL (آزمایشگاه ملی انرژی تجدیدپذیر آمریکا): در عرض جغرافیایی ۳۴ درجه شمالی، یک ردیاب تکمحوره افقی به طور میانگین ۲۵ درصد و یک ردیاب دو محوره ۳۶ درصد انرژی سالیانه بیشتری نسبت به یک سیستم ثابت با زاویه بهینه ثابت تولید کرد.
- پروژهای در اسپانیا: یک نیروگاه ۱ مگاواتی با ردیاب تکمحوره، افزایش تولید سالانه ۲۸ درصد را گزارش کرد.
- پروژهای در آلمان (عرض جغرافیایی بالا): ردیابهای دو محوره افزایشی معادل 35 تا 40 درصد در تولید زمستانه داشتند.
بخش ۴: تحلیل اقتصادی: هزینهها، درآمدها و بازگشت سرمایه
تصمیم برای نصب ردیاب یک تصمیم صرفاً فنی نیست، بلکه یک تحلیل اقتصادی دقیق را میطلبد.
۴. ۱. هزینههای افزوده (در مقایسه با سیستم ثابت)
- هزینه سرمایهگذاری اولیه (CAPEX): شامل هزینه سازه مکانیکی پیچیدهتر، موتورها، سیستم کنترل، حسگرها و نصب تخصصی. این هزینه میتواند ۲۰ تا ۴۰ درصد به هزینه کل سیستم اضافه کند.
- هزینه عملیاتی و نگهداری (OPEX): به دلیل وجود قطعات متحرک، احتمال خرابی بیشتر است. هزینههای تعمیر، روغنکاری، مصرف انرژی موتورها و نظارت بر عملکرد باید در نظر گرفته شود.
۴. ۲. درآمدهای افزوده
- فروش انرژی بیشتر: افزایش مستقیم درآمد از فروش برق به شبکه یا صرفهجویی بیشتر در قبوض
- تولید در ساعات اوج مصرف (Peak Shaving): ردیابها معمولاً تولید خود را در ساعات میانه روز که قیمت برق بالاتر است، متمرکز میکنند که ارزش اقتصادی هر کیلوواتساعت تولیدی را افزایش میدهد.
- کاهش هزینه سطحی شده انرژی (LCOE): در بلندمدت، با افزایش حجم تولید، هزینه هر واحد انرژی تولیدی کاهش مییابد.
۴. ۳. شاخصهای اقتصادی کلیدی
- دوره بازگشت سرمایه (Payback Period): زمان مورد نیاز برای جبران هزینه اضافی ردیاب از محل درآمد حاصل از تولید بیشتر. در مناطق پرتابش و با قیمت بالای برق، این دوره میتواند به 4 تا 6 سال برسد.
- نرخ بازده داخلی (IRR): نرخ تنزیلی که در آن ارزش خالص فعلی (NPV) پروژه صفر میشود. پروژههای مجهز به ردیاب IRR بالاتری دارند.
- نسبت سود به هزینه (Benefit Cost Ratio): اگر این نسبت بزرگتر از ۱ باشد، پروژه از نظر اقتصادی توجیهپذیر است.
نتیجه تحلیل اقتصادی: به طور کلی، در مناطق با تابش مستقیم بالا (مانند خاورمیانه، جنوب اروپا، جنوب غرب آمریکا)، قیمت بالای برق و پروژههای بزرگ مقیاس، استفاده از ردیابهای تکمحوره (و در برخی موارد دو محوره) از نظر اقتصادی کاملاً توجیهپذیر و جذاب است. برای پروژههای کوچک مسکونی، به دلیل هزینه ثابت نسبتاً بالای سیستم کنترل و نصب، ممکن است توجیه اقتصادی ضعیفتری داشته باشند.
بخش ۵: چالشهای فنی و راهکارهای نوین
۵. ۱. مقاومت در برابر باد
سازههای ردیاب به دلیل قرارگیری در زوایای مختلف، در معرض نیروهای باد بیشتری قرار میگیرند. راهکارها:
- استفاده از طراحیهای آیرودینامیک
- به کارگیری حسگرهای باد که در سرعتهای معین، ردیاب را در وضعیت ایمن (مثلاً خوابیده) قرار میدهند.
- استفاده از مواد کامپوزیتی سبک و مقاوم
۵. ۲. مصرف انرژی داخلی
موتورها و سیستم کنترل انرژی مصرف میکنند که از خالص تولید سیستم کاسته میشود. راهکارها:
- بهینهسازی الگوریتمهای حرکت برای حداقل کردن جابجاییهای غیرضروری
- استفاده از موتورهای با راندمان بالا و درایوهای فرکانس متغیر
- طراحی سیستمهایی با گشتاور پایین و اصطکاک کم
۵. ۳. قابلیت اطمینان و نگهداری
قطعات متحرک مستعد فرسودگی هستند. راهکارها:
- استفاده از یاتاقانها و آببندهای با کیفیت بالا
- طراحی ماژولار برای تعمیرات آسان
- یکپارچهسازی سیستمهای مانیتورینگ و تشخیص خطای بلادرنگ
۵. ۴. نوآوریهای آینده
- ردیابهای هوشمند مبتنی بر IoT و هوش مصنوعی: استفاده از دادههای پیشبینی وضع هوا و الگوریتمهای یادگیری ماشین برای بهینهسازی مسیر ردیابی
- ردیابهای یکپارچه با پنل: توسعه پنلهای خورشیدی انعطافپذیر یا سبکی که خود بخشی از سازه ردیاب شوند.
- سیستمهای ردیاب مجازی برای مزارع بزرگ: هماهنگی حرکت چندین ردیاب به منظور کاهش سایهاندازی روی یکدیگر و بهینهسازی کلی مزرعه
بخش ۶: جمعبندی نهایی و توصیههای راهبردی
سیستمهای ردیاب خورشید ابزاری قدرتمند برای استخراج حداکثری انرژی از خورشید هستند. آنها پل ارتباطی بین فناوری فعلی پنلهای خورشیدی و حداکثر پتانسیل تئوری آنها میباشند.
توصیههای کلیدی برای تصمیمگیران و سرمایهگذاران:
- انجام مطالعه فنی-اقتصادی جامع: پیش از هر چیز، با استفاده از نرمافزارهای شبیهسازی (مانند PVsyst، SAM) و دادههای اقلیمی دقیق محل، میزان افزایش تولید و توجیهپذیری اقتصادی پروژه با انواع مختلف ردیاب محاسبه شود.
- انتخاب نوع مناسب: برای مزارع بزرگ تجاری در مناطق آفتابی، ردیاب تکمحوره افقی (HSAT) معمولاً بهینهترین انتخاب از نظر تعادل هزینه-فایده است. ردیاب دو محوره برای کاربردهای خاص با محدودیت فضا یا در عرضهای جغرافیایی بسیار بالا در نظر گرفته میشود.
- تأکید بر کیفیت و خدمات: از آنجایی که ردیاب یک سیستم مکانیکی در معرض استرس است، انتخاب تأمینکننده معتبر با سابقه، گارانتی قوی و خدمات پس از فروش در دسترس، حیاتی است.
- ملاحظات نصب و سایت: شیب زمین، جهت وزش بادهای غالب و فاصله بین ردیفها (برای جلوگیری از سایهاندازی) باید به دقت در طراحی مدنظر قرار گیرد.
- یکپارچهسازی با فناوریهای دیگر: سیستم ردیاب باید با نوع پنل (مونوکریستال، پلی کریستال، لایه نازک)، اینورتر و احتمالأ سیستم ذخیرهسازی باتری هماهنگ باشد.
چشمانداز آینده:
با ادامه روند کاهش هزینههای ساخت، افزایش اتوماسیون و ظهور نوآوریهای در مواد و کنترل، انتظار میرود سهم سیستمهای ردیاب در بازار نیروگاههای برق خورشیدی بزرگمقیاس به طور پیوسته افزایش یابد. این فناوری، در کنار پیشرفتهای مداوم در بازده سلولهای خورشیدی، نقشی کلیدی در دستیابی به گرید برق کاملاً تجدیدپذیر و مقرونبهصرفه در آیندهای نه چندان دور خواهد داشت.
